Annahmedosierer H100C für Container-Überseetransport
Containerpackmaße – einfache Montage – Segmentbauweise – 12m³ bis 86m³
Der Annahmedosierer H100C ist ein Kratzerkettenförderer mit integrierter Abfräseinrichtung speziell ausgeführt für den Seefrachttransport in Standardcontainern. Der Bunker als Baukasten aufgebaut und mit einer bebilderten Aufbauanleitung zur Selbstmontage versehen. Dies spart Kosten für Transport und Montage.
Hauptbaugruppen
- Bunkerbehälter bis 86 m³
- Fräskopf mit Abfräswalzen
- Kratzerkette durch Mitnehmer verbunden
- Unterkonstruktion für waagerechte Aufstellung.
Der Kratzerkettenantrieb erfolgt durch aufsteckbare Getriebemotore, über Frequenzumrichter regelbar.
Dimensionierung in Abhängigkeit
- des Annahmevolumen
- des spezifischen Gewichtes des Fördergutes
- der Fördergeschwindigkeit (Volumendurchsatz)
Der Fräskopf

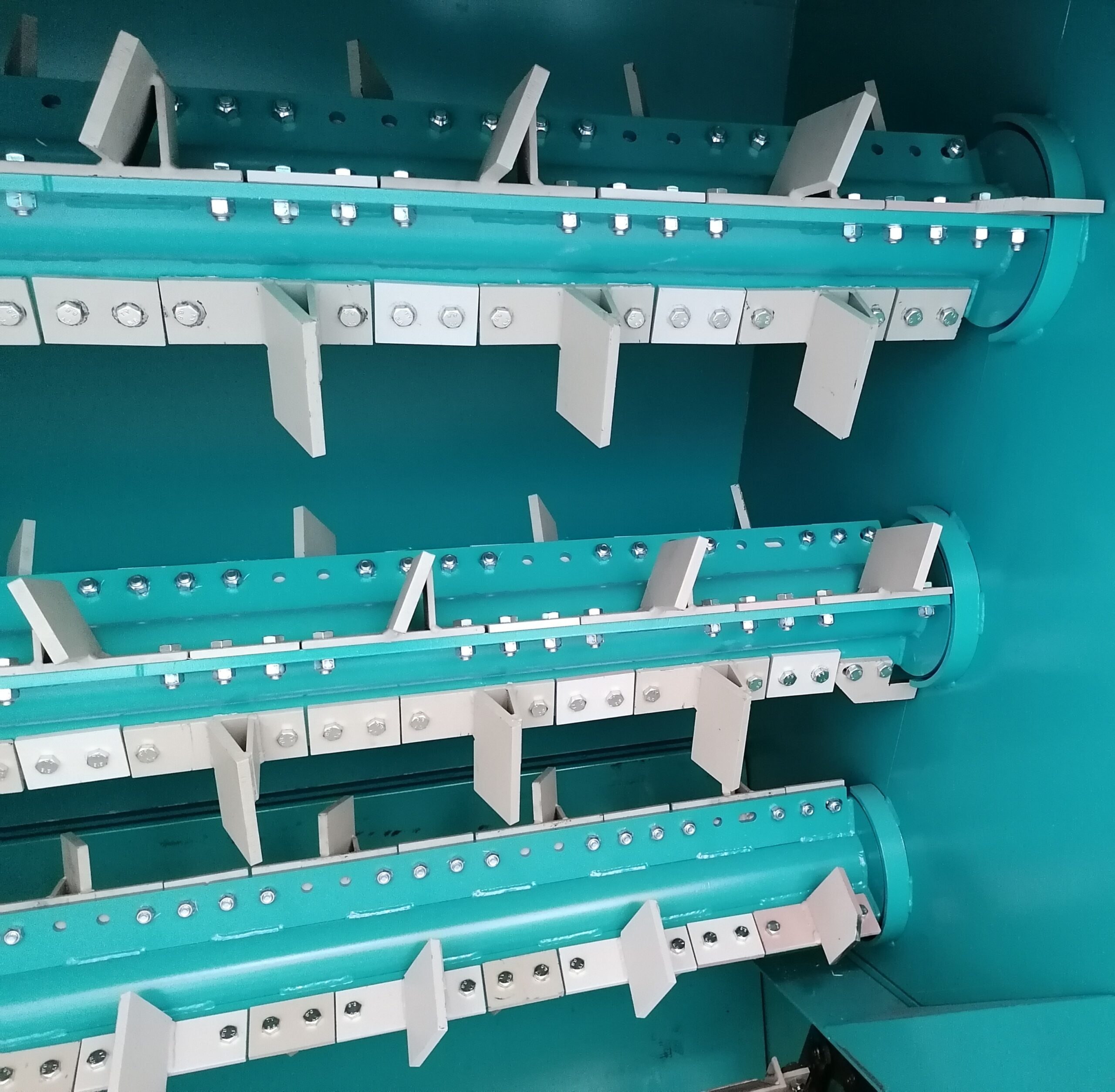

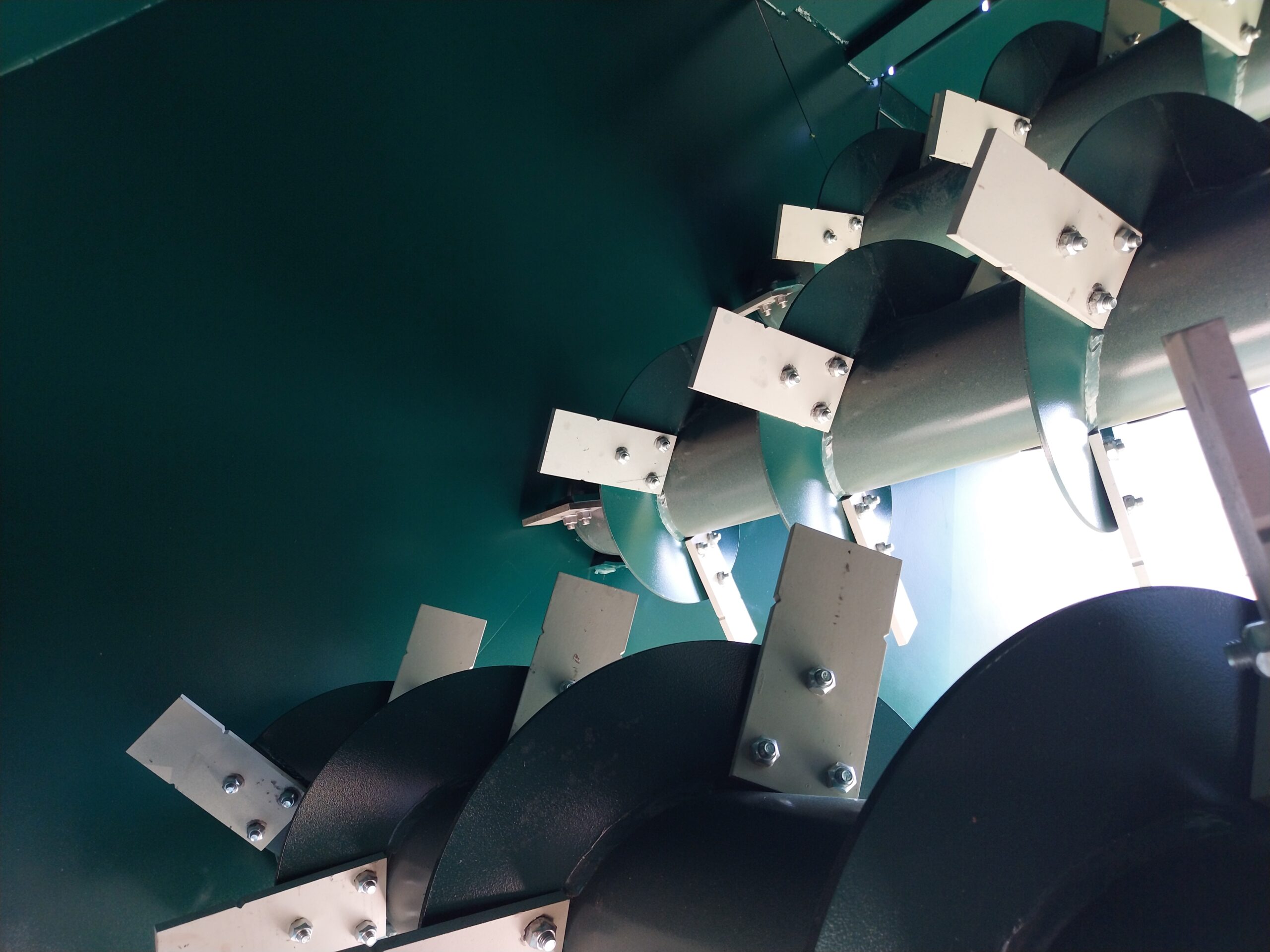

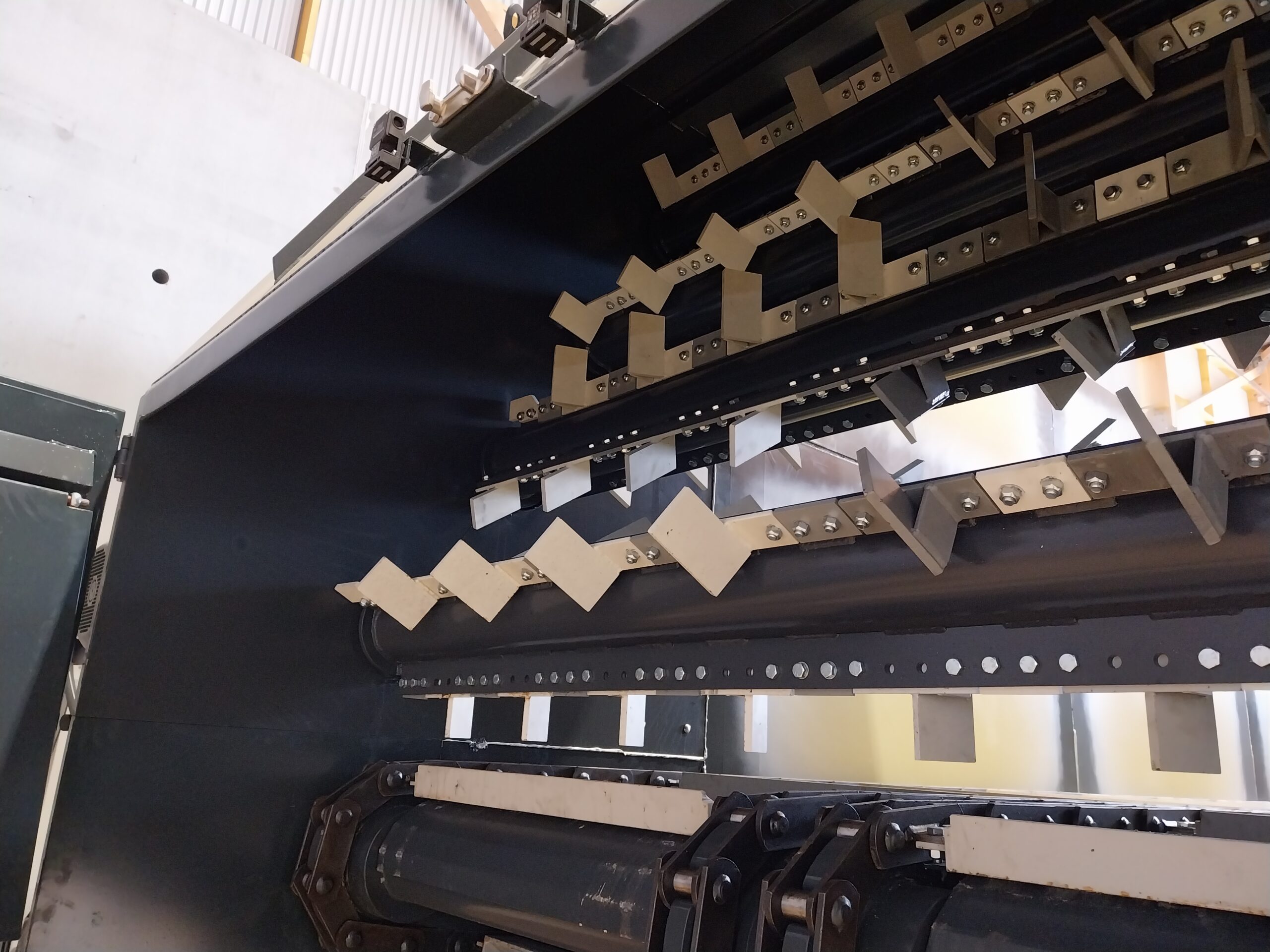

An der Abgabestelle des Dosierers befindet sich der Fräskopf, der das herangeführte schütt- und rieselfähige Fördergut mit schräg übereinander angeordneten Frästrommeln gleichmäßig abfräst und auf eine nachgeschaltete Transporteinrichtung übergibt.
Entsprechend den spezifischen Eigenschaften des Fördergutes kommen unterschiedliche Frästrommelvarianten zum Einsatz.
Diese garantieren:
- gute Auflösung des Fördergutes
- gleichmäßiger und konstanter Gutstrom
- Störunempfindlichkeit gegen Fremdstoffe
- geringe Wickelneigung
Beschickung des Annahmedosierers:
- durch Abkippen der Fahrzeuge (seitlich oder Heckentladung)
- mittels Radlader
- durch Band, Trog- oder Schneckenförderer als punktuelle Aufgabe mit Egalisiervor-richtung
- durch Kranbeladung
Bunkervolumen | bis 86 | m³ |
Bunkerlänge | bis 16000 | mm |
Bunkerbreite | 2000/2600 | mm |
Max. Füllhöhe | 2000 | mm |
Durchsatz möglich | bis 150 | m³/h |
Auflösetrommeln | 3 | Stück |
Kettentyp | Bolzenkette |
|
- Behälterabdeckung
- Verwiegung
- elektrische Steuerung
- weiterführende Fördertechnik wie Förderbänder, Schnecken, Kratzkettenförderer
- Egalisieraufsatz (Schichthöhengleichhalter)
