Annahmedosierer H100
Die Schlüsselmaschine zum Annehmen – Bevorraten – Auflösen – Dosieren.

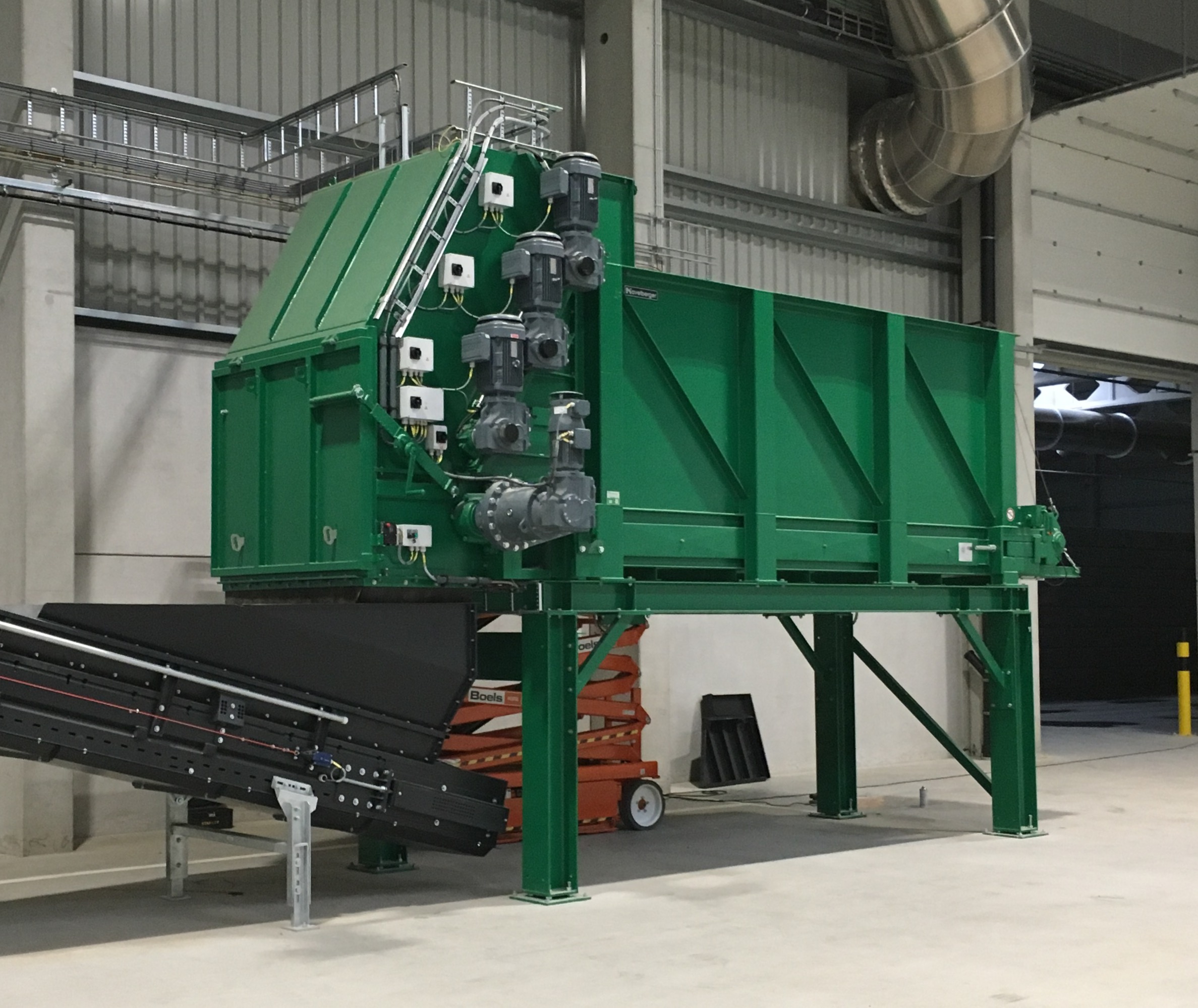

Der Annahmedosierer H100 ist ein großvolumiger Kratzerkettenförderer mit integrierter Abfräseinrichtung für schütt- und rieselfähige Stoffe.
Unsere Kunden schätzen die solide Bauweise, den minimalen Wartungsaufwand und den äußerst geringen Stromverbrauch (ab 12KW Anschlussleistung) des Havelberger Annahmedosierer.
Der H100 ist drängwasserdicht und sehr leise.
Senkrecht stehende Behälterwände verhindern eine Brückenbildung vollständig.
Mit dem flexiblen Fräswalzenkonzept und der betriebssicheren Förderung durch die seitlich geführte Kette ist eine Vielzahl von Einsatzstoffen dosierbar. Die Fördermenge ist mit einem Frequenzumrichter stufenlos regelbar. Mittels eines verstellbaren Leitblechs lässt sich der Materialstrom gezielt auf die Mitte des nachfolgenden Förderorgans lenken. Dadurch kann ein Verstopfen der nachfolgenden Fördereinrichtungen ausgeschlossen werden. Die Abgabe des Substrates auf Schnecken, Förderbänder oder in andere Fördersysteme erfolgt mengengenau dosiert.
Eine professionelle Verarbeitung und ein hochwertiger Korrosionsschutz garantieren eine lange Lebensdauer.
Beschickung des Annahmedosierers:
- durch Abkippen der Fahrzeuge (seitlich oder Heckentladung)
- mittels Radlader
- durch Band, Trog- oder Schneckenförderer punktuelle Aufgabe mit Egalisiervorrichtung
- durch Kranbeladung
Hauptbaugruppen
- Bunkerbehälter bis 200 m³
- Fräskopf mit Abfräswalzen
- Kratzerkette durch Mitnehmer verbunden
- Unterkonstruktion für waagerechte bzw. schräge Aufstellung.
Der Kratzerkettenantrieb erfolgt durch elektrische Planeten-Getriebemotore, über Frequenzumrichter regelbar.
Dimensionierung in Abhängigkeit
- des Annahmevolumen
- des spezifischen Gewichtes des Fördergutes
- der Fördergeschwindigkeit (Volumendurchsatz)
- der Aufstellungsart (waagerecht, ansteigend)
Die Dimensionierung des Antriebes kann von den oben stehenden Faktoren abhängig sein. Der Antrieb kann je nach Gegebenheit rechts-, links- oder beidseitig angeordnet werden.

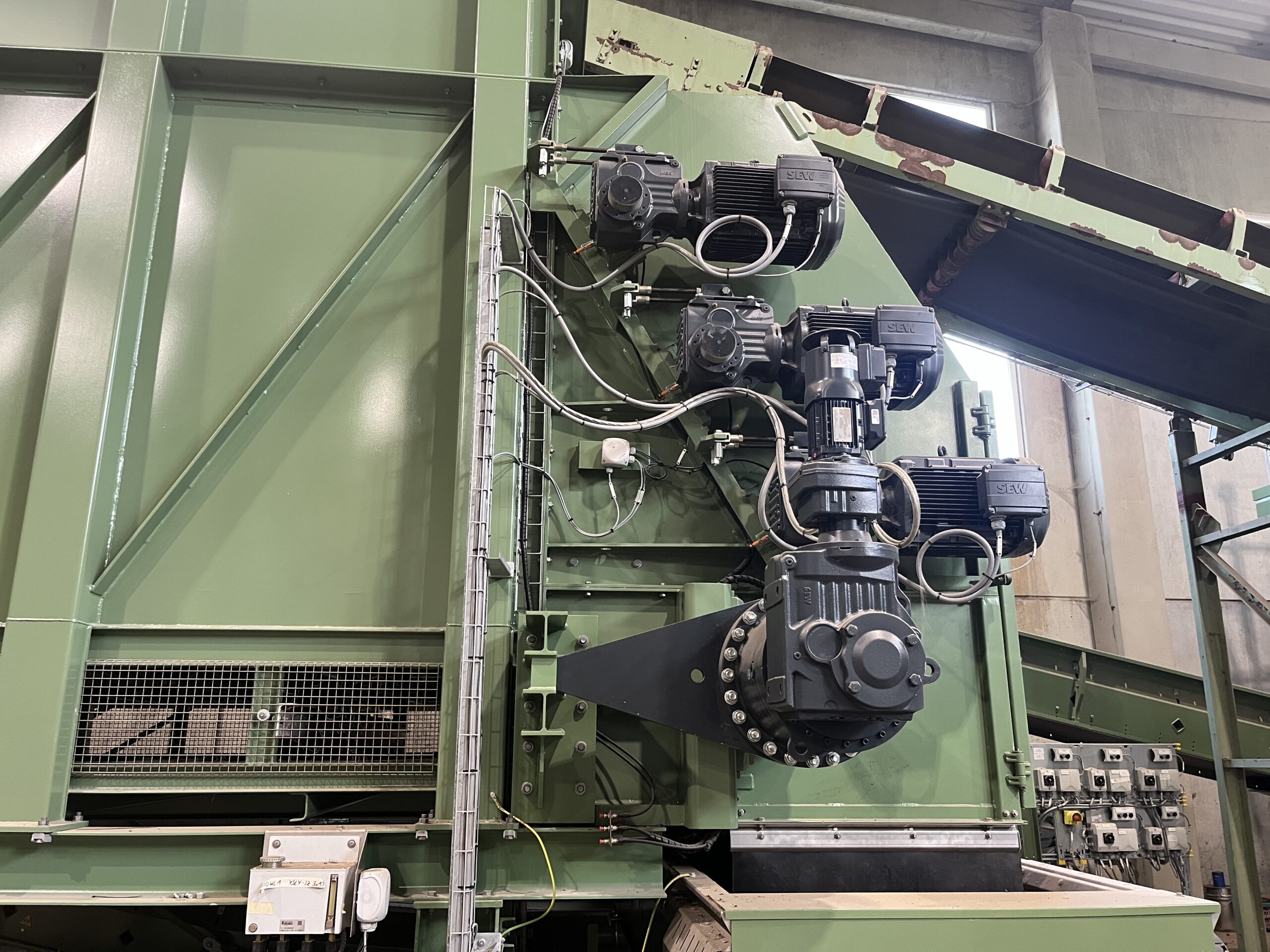

Der Fräskopf
An der Abgabestelle des Dosierers befindet sich der Fräskopf, der das herangeführte schütt- und rieselfähige Fördergut mit schräg übereinander angeordneten Frästrommeln gleichmäßig abfräst und auf eine nachgeschaltete Transporteinrichtung übergibt.
Bunkervolumen | bis 200 | m³ |
Bunkerlänge | bis 24000 | mm |
Bunkerbreite | 2000/2400/3000 | mm |
Max. Füllhöhe | 2750 | mm |
Durchsatz möglich | bis 300 | m³/h |
Auflösetrommeln | 2-5 | Stück |
Kettentyp | Bolzenkette |
|
- Behälterabdeckung
- Verwiegung
- elektrische Steuerung
- weiterführende Fördertechnik wie Förderbänder, Schnecken, Kratzkettenförderer
- Egalisieraufsatz (Schichthöhengleichhalter)
